2.6 Accessoires variateurs

Inoréa vous propose une gamme d’accessoires pour vos variateurs de fréquence triphasés et monophasés. Vous pouvez retrouver des unités de freinage,  une résistance de freinage pour le freinage de votre variateur, des câbles et supports d'écrans pour mettre votre écran de variateur de fréquence sur une armoire et des filtres anti-harmonique et filtre CEM pour empêcher des perturbations électromagnétiques.

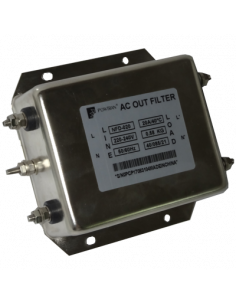

Qu’est ce qu’un filtre anti-harmonique ?

Un filtre anti-harmonique est un module externe qui permet d'empêcher les perturbations électromagnétiques qui pourraient perturber le réseau en amont. Le fonctionnement est simple, les harmonies qui arrivent sont filtrées dans le filtre anti-harmonique avant d’être renvoyé sur le réseau électrique. On les retrouve principalement dans le secteur de l 'industrie pour des installations qui nécessitent beaucoup d'énergie électrique et notamment pour des moteurs asynchrone..

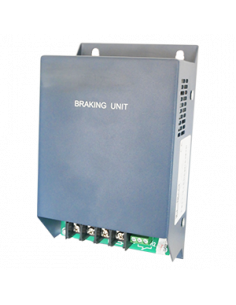

Qu’est ce qu’une unité de freinage (brake unit) et la résistance de freinage du variateur?

L'unité de freinage d'un variateur est un composant (en gros un transistor), interne pour les petits modèles et externe pour les puissances supérieures à 15 kw, qui permet de renvoyer la puissance issue de la charge lorsque celle ci devient entrainante (phrase un peu longue)

Techniquement, lorsque le moteur électrique devient générateur, due à l'inertie de la charge (exemple : balancier, broyeur, roue à inertie...), il renvoie de la puissance (intensité) vers le variateur. La conséquence est une élévation de la tension du bus DC du variateur, qui peut amener au claquage des IGBT du variateur. Seul solution pour le variateur de se préserver : se mettre en sécurité en coupant les commutations, ou délester ce surplus d'énergie vers une résistance de freinage, via l'unité de freinage

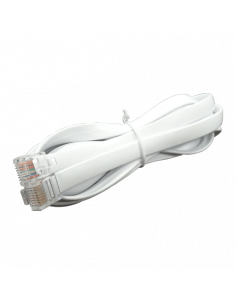

Qu’est ce qu’un câble et support d’écran ?

Sur certains variateurs il est possible de sortir l’écran afin de le mettre sur une armoire, notamment pour protéger le variateur de fréquence des risques environnementaux (poussières, humidité, eau). Pour cela, on utilise un support d'écran qui permet de mettre l’écran du variateur sur l’armoire et d’un câble pour faire la liaison entre le variateur vers l’écran extérieur.
