Gradateur - Lot de 5

Demande de devis

114,77 € HT

Remises quantitatives sur toute la catégorie 5.1 Relais statiques

✔ Entre 2 et 4 produits achetés 10% de réduction

✔ 5 produits et plus achetés 20% de réduction

☞ Vous souhaitez devenir distributeur de notre marque ?
✉ Contactez-nous pour plus de remises personnalisées

Intensité nominale

Signal de commande

Intensité nominale	10 A 20 A 25 A 40 A
Signal de commande	contrôle par potentiomètre 220-470 k-Ohm - 2w 0-10V 0-10 V 4-20 mA

Déclinaisons	Intensité nominale	Signal de commande	Référence	Stock	Prix	Ajouter au panier
Intensité nominale : 10 A Signal de commande : 0-10 V Référence : RSR22_10_V1_5 Stock : 16	10 A	0-10 V	RSR22_10_V1_5	Disponible maintenant Stock : 16	119,87 € HT	119,87 € HT

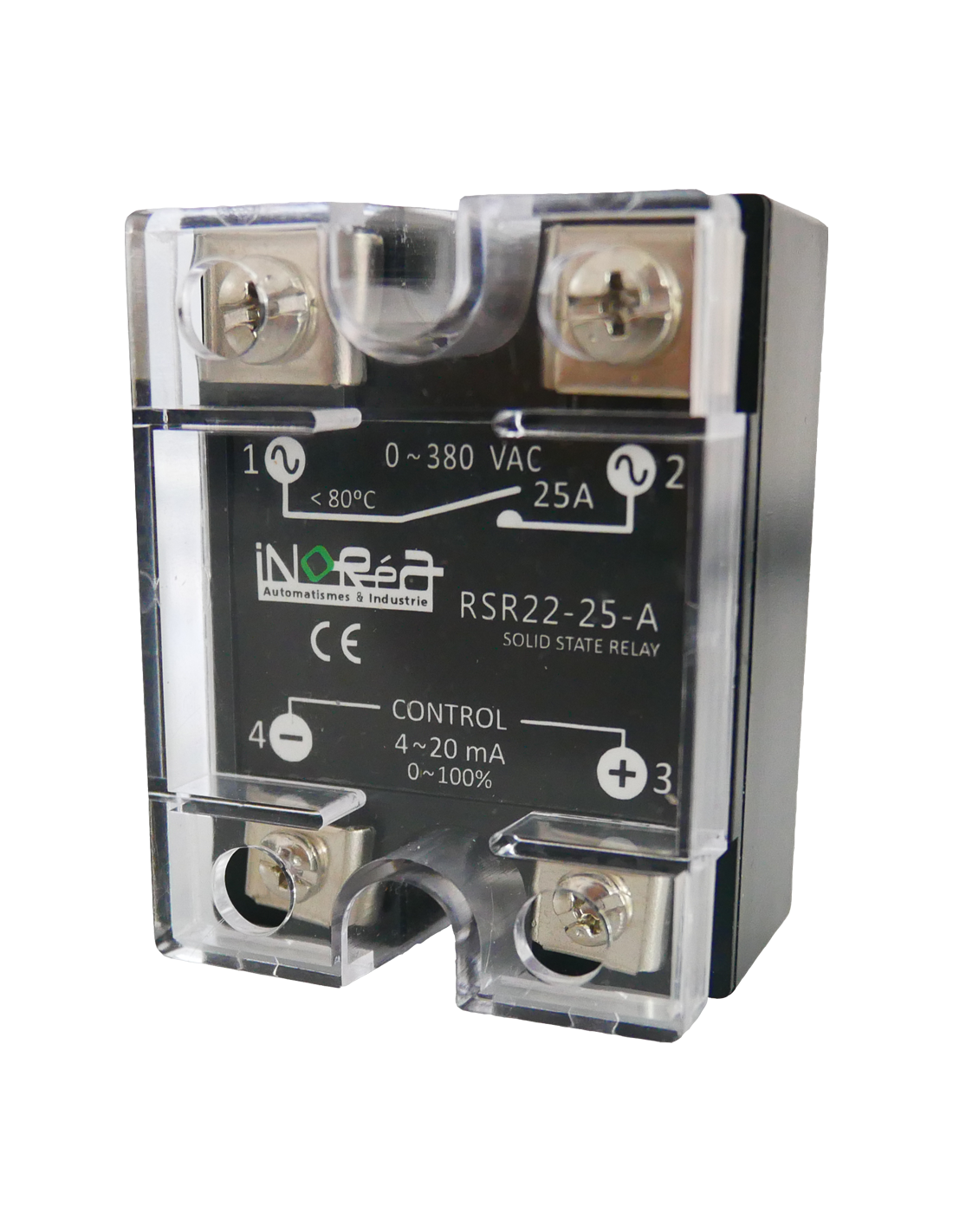

Intensité nominale : 10 A Signal de commande : 4-20 mA Référence : RSR22_10_A_5 Stock : 9	10 A	4-20 mA	RSR22_10_A_5	Disponible maintenant Stock : 9	114,77 € HT	114,77 € HT

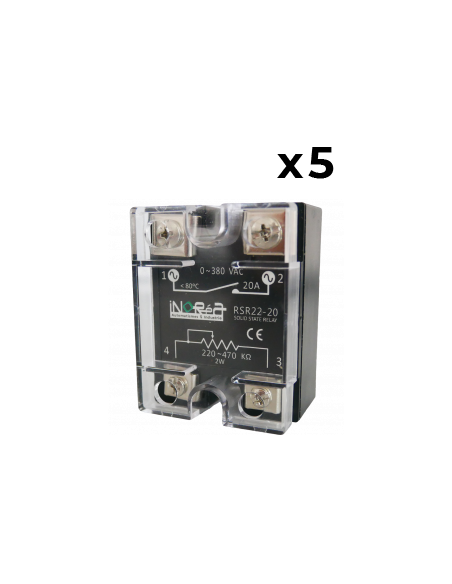

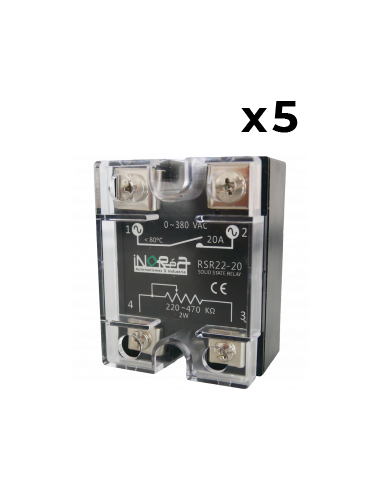

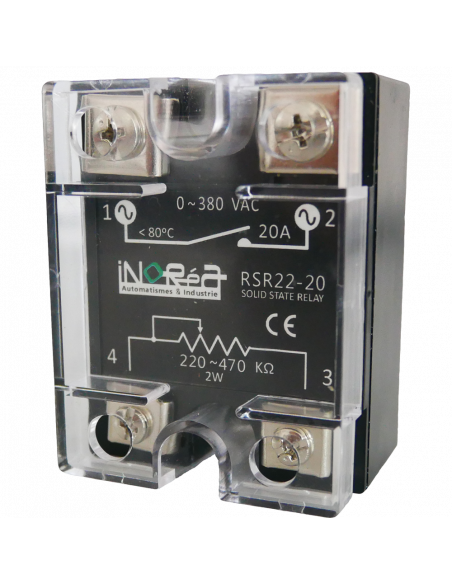

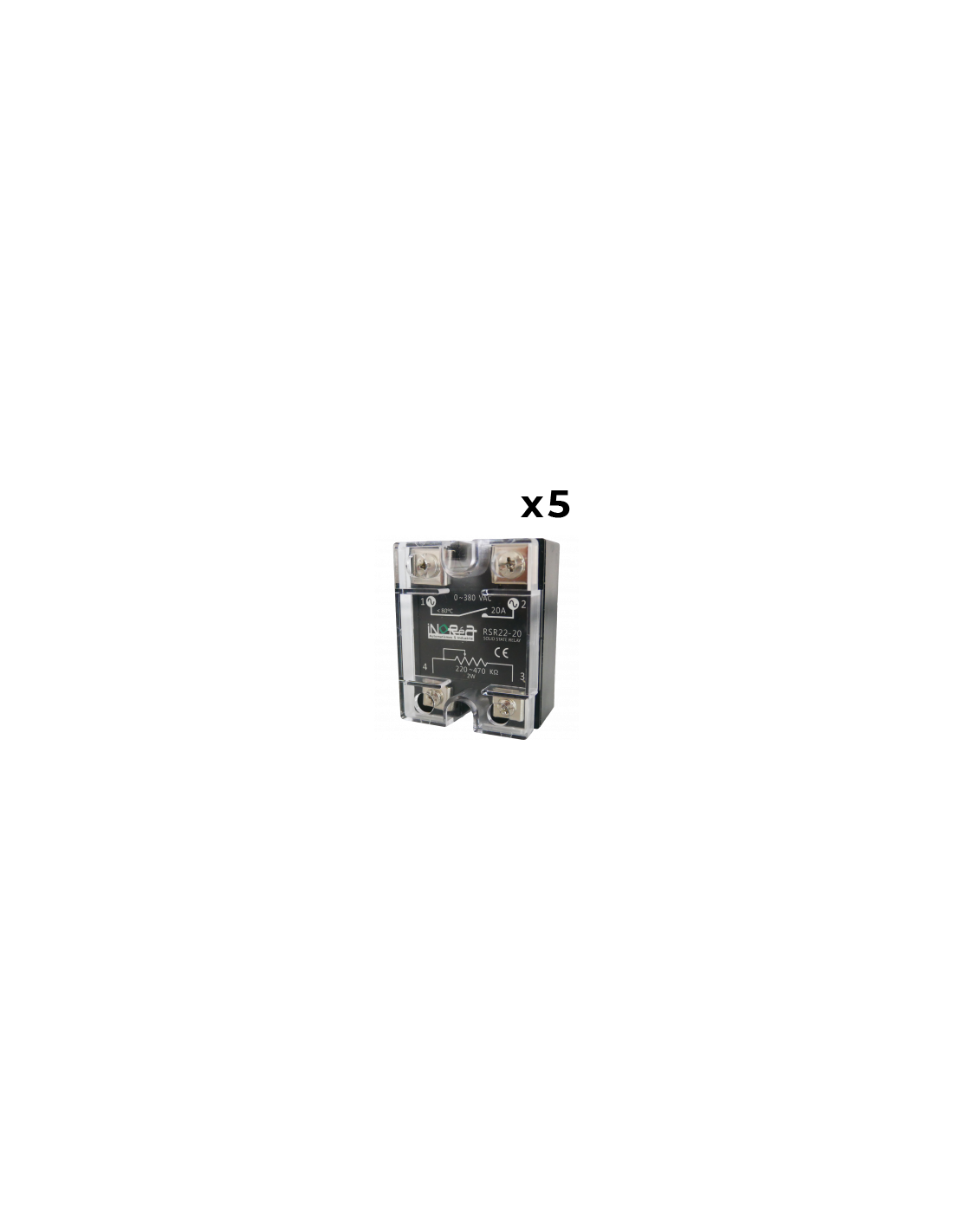

Intensité nominale : 20 A Signal de commande : contrôle par potentiomètre 220-470 k-Ohm - 2w Référence : RSR22_20_5 Stock : 0	20 A	contrôle par potentiomètre 220-470 k-Ohm - 2w	RSR22_20_5	Précommande disponible	41,65 € HT	41,65 € HT

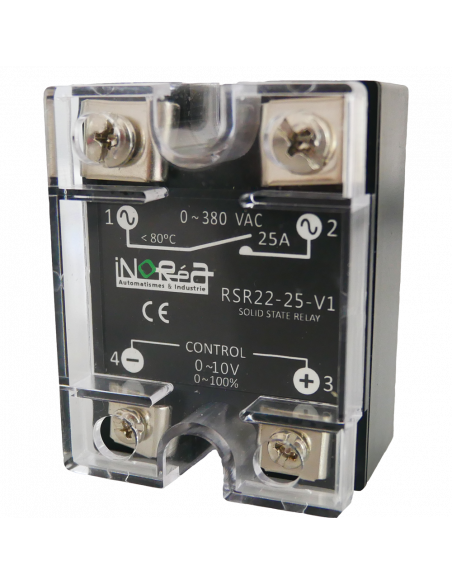

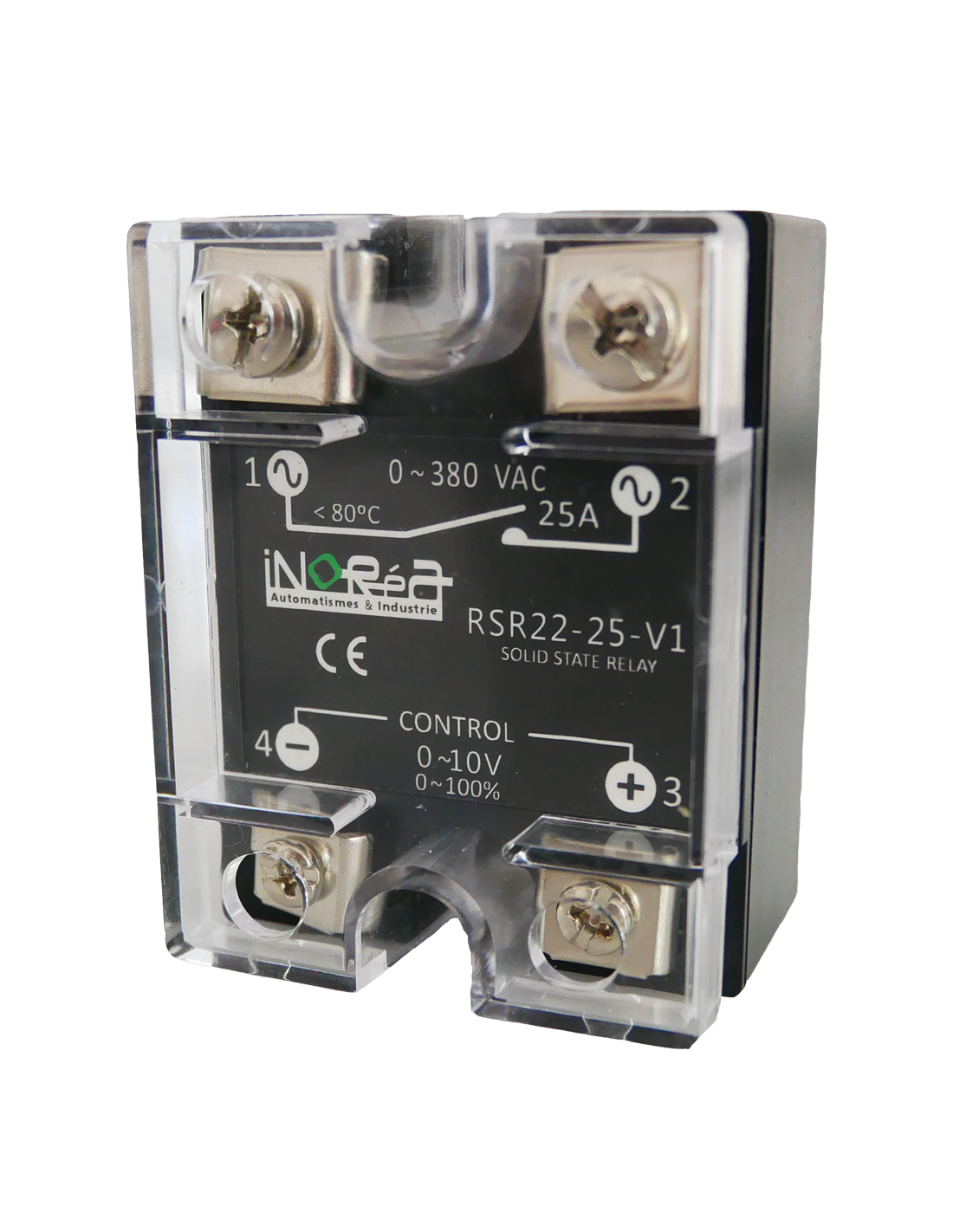

Intensité nominale : 25 A Signal de commande : 0-10V Référence : RSR22_25_V1_5 Stock : 0	25 A	0-10V	RSR22_25_V1_5	Précommande disponible	109,50 € HT	109,50 € HT

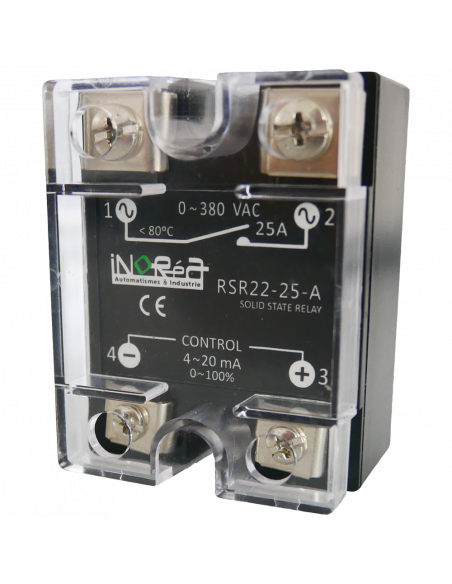

Intensité nominale : 25 A Signal de commande : 4-20 mA Référence : RSR22_25_A_5 Stock : 10	25 A	4-20 mA	RSR22_25_A_5	Disponible maintenant Stock : 10	112,22 € HT	112,22 € HT
Intensité nominale : 40 A Signal de commande : contrôle par potentiomètre 220-470 k-Ohm - 2w Référence : RSR22_40_5 Stock : 2	40 A	contrôle par potentiomètre 220-470 k-Ohm - 2w	RSR22_40_5	Disponible maintenant Stock : 2	57,63 € HT	57,63 € HT
Intensité nominale : 40 A Signal de commande : 0-10V Référence : RSR22_40_V1_5 Stock : 2	40 A	0-10V	RSR22_40_V1_5	Disponible maintenant Stock : 2	128,03 € HT	128,03 € HT
Intensité nominale : 40 A Signal de commande : 4-20 mA Référence : RSR22_40_A_5 Stock : 10	40 A	4-20 mA	RSR22_40_A_5	Disponible maintenant Stock : 10	119,36 € HT	119,36 € HT

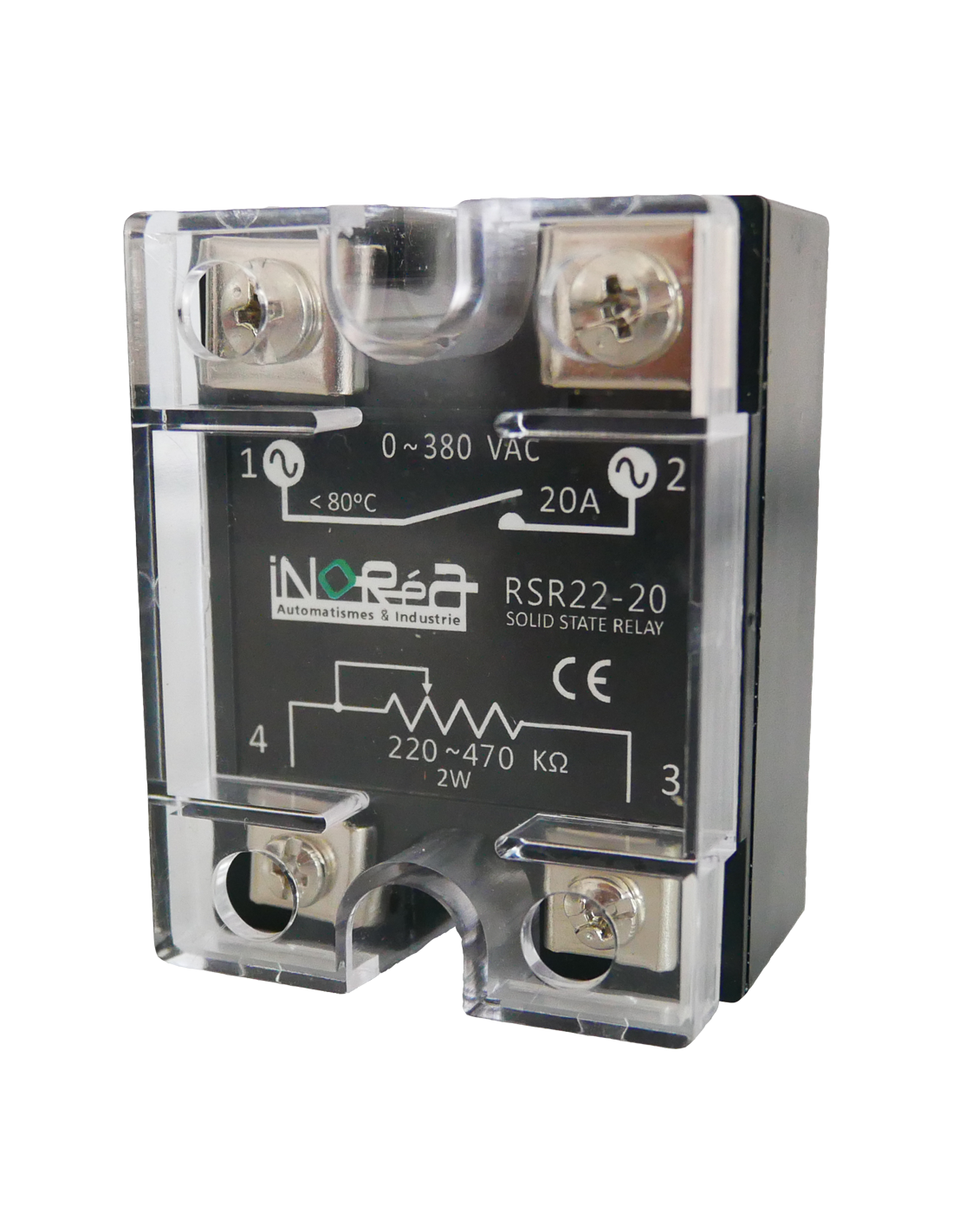

Gradateur - lot de 5

Le gradateur monophasé se comporte comme un contacteur : l'application sur la commande d'un potentiomètre (entre 220 et 470 kΩ) rend le transistor avec une tension variable entre 0 et 230V.

Caractéristiques technique :

- Technologie CMOS

- Couvercle plastique de protection

- Tension d'isolement : 1000 MΩ /min (500V)

- Stabilité tension d'impulsion : 2000V, 50Hz

- Rigidité diélectrique 2500VAC / 1 min

- Courant de fuite <2mA

- Temps de commutation <10ms

- Température d'utilisation : -5°С + 65°С, Humidité relative : 35 - 85%RH

Le dimensionnement du radiateur est critique pour la durée de vie du composant.
La puissance à dissiper est donnée par la formule suivante :

Courant actif de la charge (A) x 3.0 W/A.

Attention :

Le gradateur doit être protégé contre les surtensions en sortie par une varistance, particulièrement lors de l'utilisation d'une charge inductive.

Marque

ean13 3760324775448

Références	Nombre de pôles	Contrôle	Tension de sortie	Ampérage	Radiateur correspondant
RSR22_20_5	2	par potentiomètre 220-470 K Ω - 2w	0 à 230VAC	20 A	RST_20
RSR22_10_V1_5	2	0-10V	0 à 230VAC	10 A	RST_20
RSR22_10_A_5	2	4-20mA	0 à 230VAC	10 A	RST_20
RSR22_25_V1_5	2	0-10V	0 à 230VAC	25 A	RST_40
RSR22_25_A_5	2	4-20mA	0 à 230VAC	25 A	RST_40
RSR22_40_V1_5	2	0-10V	0 à 230VAC	40 A	RST_40
RSR22_40_A_5	2	4-20mA	0 à 230VAC	40 A	RST_40
RSR22_40_5	2	par potentiomètre 220-470 K Ω - 2w	0 à 230VAC	40 A	RST_40

Schéma gradateur

Document technique

Certificat CE

Catalogue

Voir l'attestation
